Микрообзор USB-тестера со встроенным осциллографом FNIRSI FNB58

За пятнадцать лет эволюции USB-тестеры прошли путь от простейшего "USB доктора" с семисегментным индикатором до сложных приборов с большими цветными экранами и множеством функций.

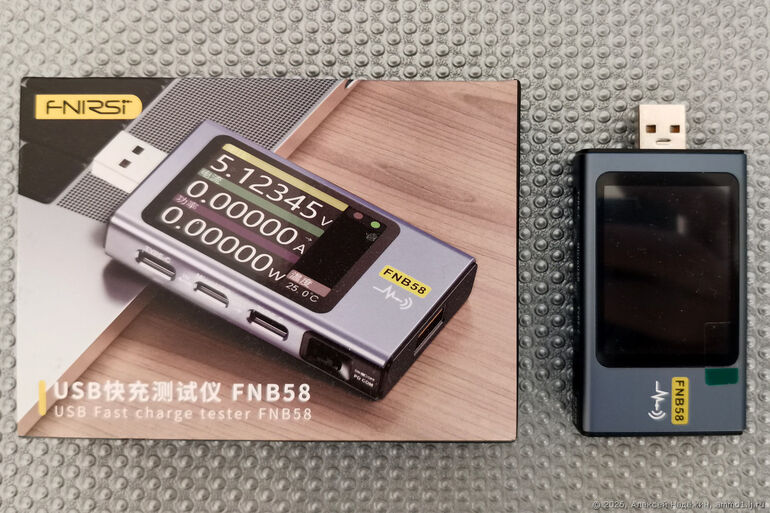

FNIRSI FNB58 - один из первых USB-тестеров, в котором помимо множества других функций, есть встроенный осциллограф для контроля пульсаций напряжения.

В сети есть множество подробных обзоров этого прибора, поэтому я коротко расскажу об основных возможностях и проверю точность измерений.

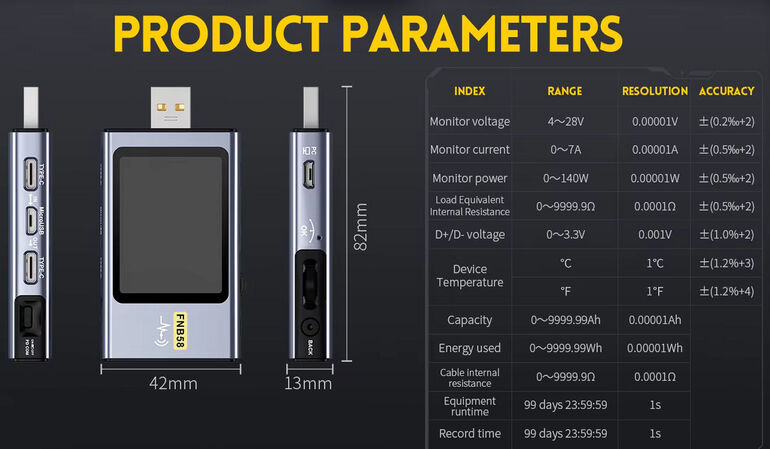

Основные параметры приведены на картинке производителя. Заявлена точность измерения напряжения 0.2%, тока и мощности 0.5% (на "+2" можно не обращать внимание, так как отображается до пяти знаков после запятой).

Возможности тестера:

измерение напряжения, тока, мощности;
подсчёт энергии (Ач, Втч) и времени (10 блоков памяти);
отображение осциллограммы пульсаций напряжения;
отображение текущего протокола быстрой зарядки;
определение протоколов быстрой зарядки;
триггер быстрой зарядки;
измерение сопротивления кабелей;
отображение графиков изменения напряжения и тока;
считывание данных чипов кабелей;
возможность записи кривой изменения напряжения и тока (до 9 часов);
связь со смартфоном, есть мобильное приложение;
связь с ПК, есть программа;
возможность обновления прошивки (регулярно выходят новые).

Входное напряжение подаётся на один из трёх разъёмов: USB, MicroUSB, Type C. Нагрузка подключается к одному из двух разъёмов USB или Type C. Есть возможность отдельно подать питание на прибор через MicroUSB разъём "PC". Максимальное потребление тестера при питании от 5 В составляет 66 мА.

Для управление используется "качелька" с нажатием (фактически, три кнопки в одном органе управления) и отдельная кнопка "назад".

Данные с тестера можно передавать на смартфон по Bluetooth и на ПК по проводу или Bluetooth.

Четыре основных экрана переключаются сдвигом "качельки":

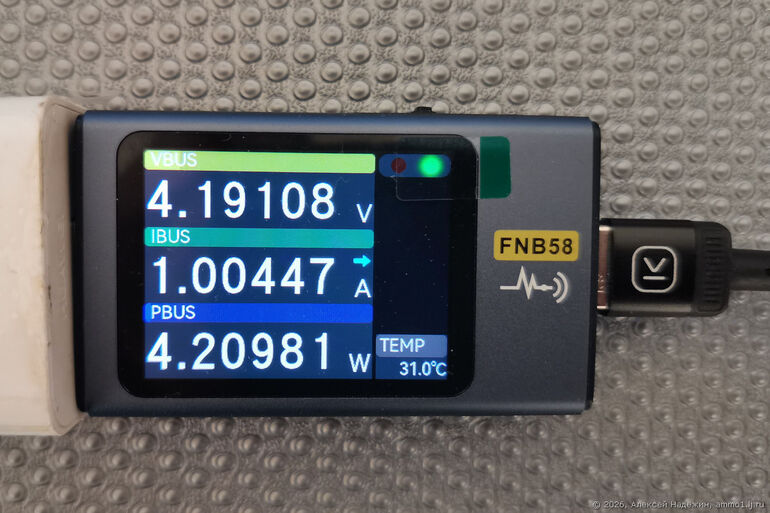

- крупно напряжение, ток, мощность, мелко температура;

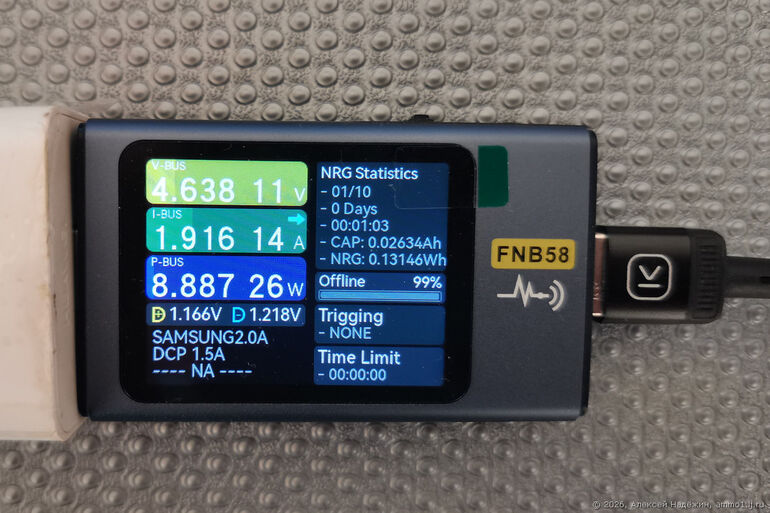

- напряжение, ток, мощность, напряжения на линиях данных, статистика потребления (время, Ач, Втч), состояние режимов быстрой зарядки;

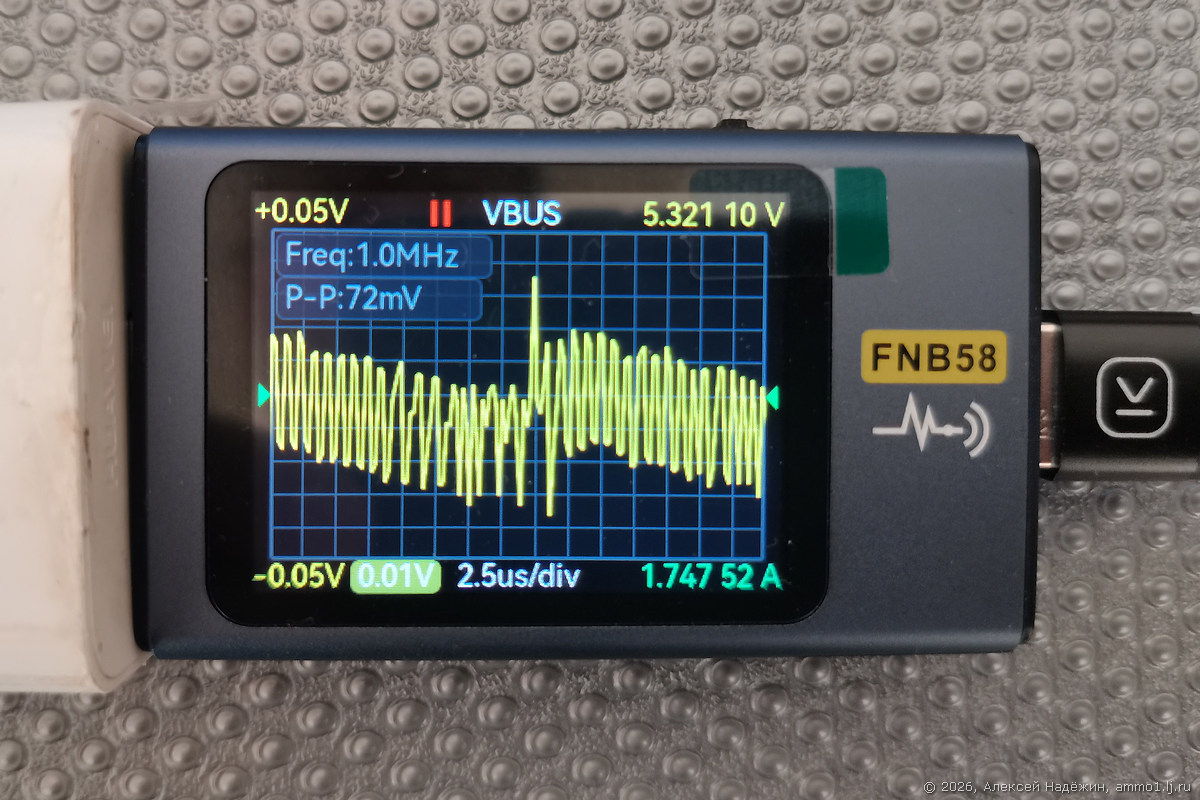

- осциллограф или графики (режимы переключаются долгим нажатием качельки);

- приложения.

На втором экране можно переключать отображаемый блок памяти, запускать и останавливать запись лога.

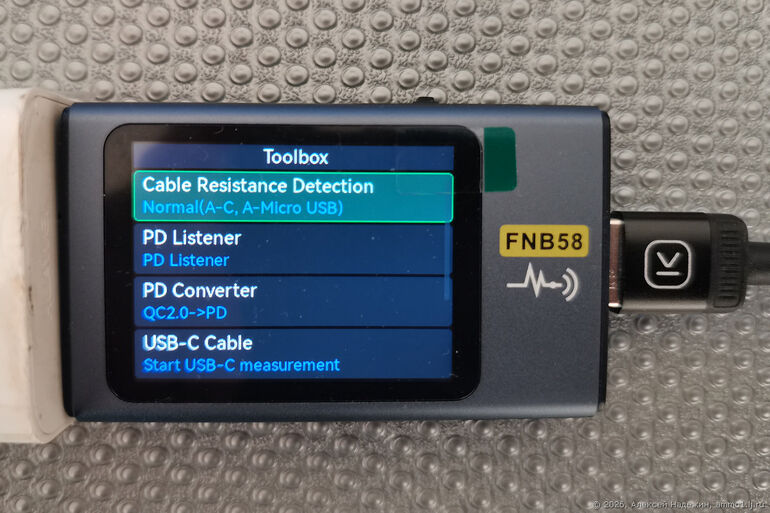

В режиме приложений есть множество подрежимов, включая определение протоколов быстрой зарядки, расчёт ёмкости батареи, измерение сопротивления кабелей и многое другое.

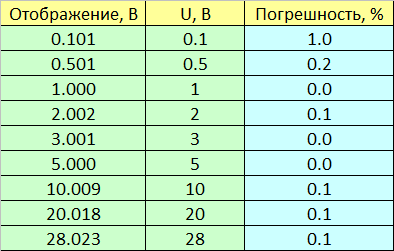

Я проверил точность отображения напряжения и тока. Учитывалось отображение трёх знаков после запятой (остальные два знака всё время "прыгают" и они больше "для красоты", а не для точности).

При напряжениях выше 1 В точность очень высокая, при 0.5 В заявленные 0.2 % (причём в параметрах указано, что напряжение измеряется от 4 В).

Ток очень точно измеряется от 0.5 А.

Помимо высокой точности измерения, несомненный плюс тестера - режим осциллографа, позволяющий безошибочно определить качество источников питания и зарядных устройств. Главный минус для меня - очень мелкое отображение энергии (Ач и Втч). Мне кажется при таком огромном экране отображение можно было сделать более крупным и удобным.

Сейчас в официальном магазине FNIRSI на AliExpress действует промокод FNSCD272 дающий скидку $3 при покупке USB-тестера FNIRSI FNB58.

Срок действия промокода до 18.02.2026.
