Краткий обзор суперкомпактного источника питания FNIRSI DPS-150

Так как в сети уже есть множество подробных обзоров этого устройства, расскажу только самое важное и, по возможности, кратко.

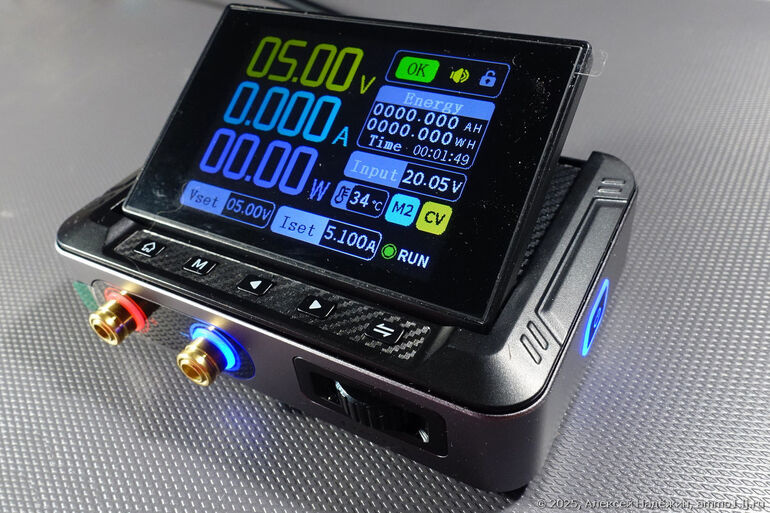

Лабораторный источник питания FNIRSI DPS-150 выдаёт напряжение от 0 до 30 В и ток от 0 до 5.1 А. Сам он может питаться как от блока питания с напряжением до 32В, так и от любого зарядного устройства для смартфона или пауэрбанка. Устройство имеет множество возможностей, в том числе есть управление с компьютера.


Фактически, FNIRSI DPS-150 это управляемый понижающий преобразователь напряжения: напряжение на выходе всегда ниже напряжения на входе, в зависимости от источника питания оно составляет:

- до 5 В при питании от обычной "зарядки" или пауэрбанка с напряжением 5.2 В;
- до 11.8 В при питании от зарядки или пауэрбанка с поддержкой QC 12 В;
- до 19.8 В при питании от зарядки или пауэрбанка с поддержкой PD 20 В;
- до 30 В при питании от источника питания с напряжением 32 В.

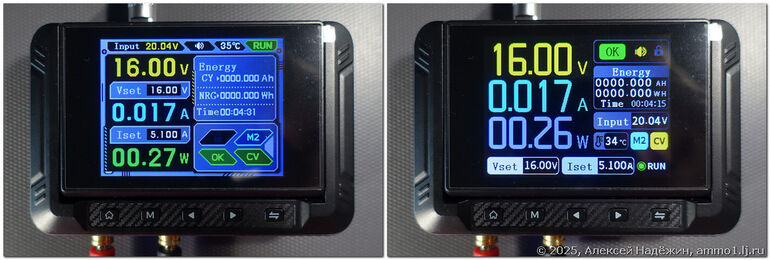

FNIRSI славятся дизайном своих устройств. В этот раз дизайнеры компании так расстарались, что сделали не только красивую коробку, красивый корпус, но и два разных вида экрана (можно выбрать в меню, какой больше нравится).

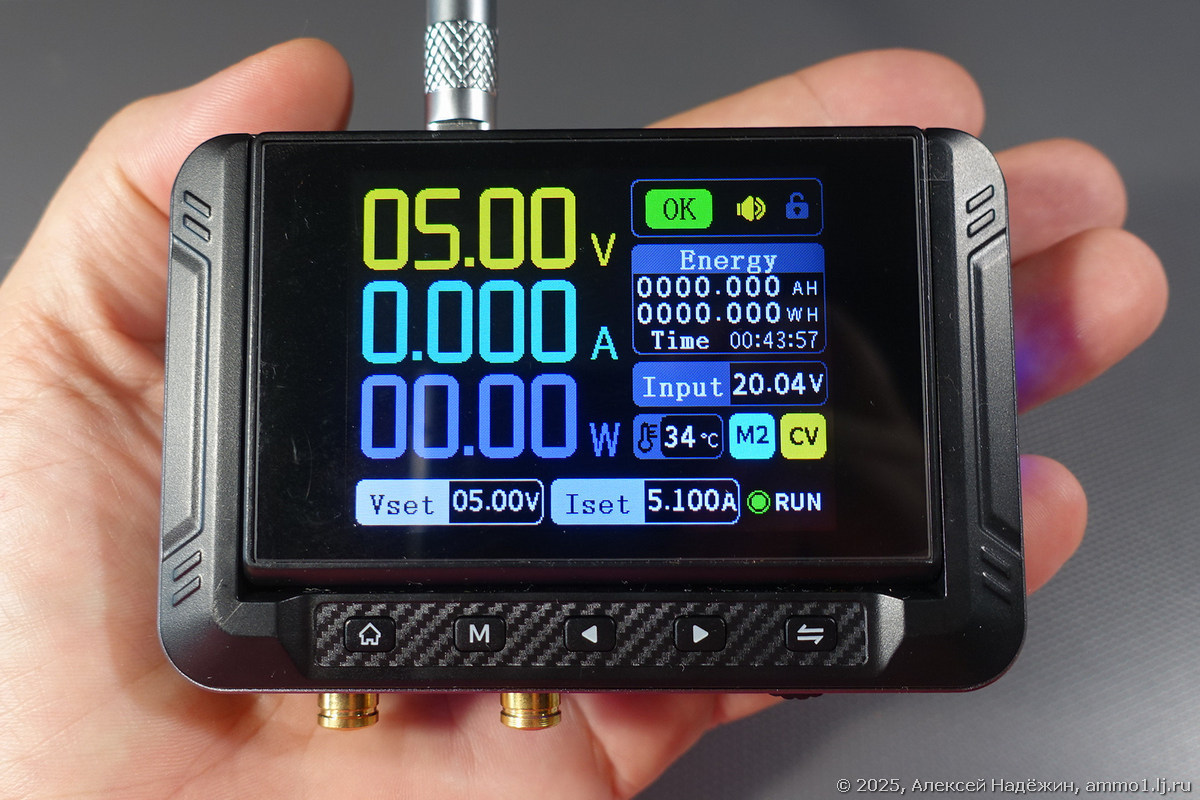

На экране отображается напряжение, ток и мощность на выходе, также отображается входное напряжение, установки напряжения и тока, время и выданная энергия в Ач и Втч с момента включения, температура внутри устройства, режимы работы.

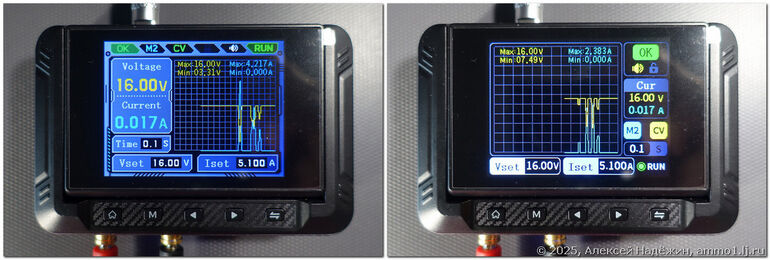

Есть отдельный экран динамического отображения изменений напряжения и тока. Масштаб на нём не меняется (полная высота 30 В 5.1 А), можно менять только скорость вывода (0.1-0.5 с на точку).

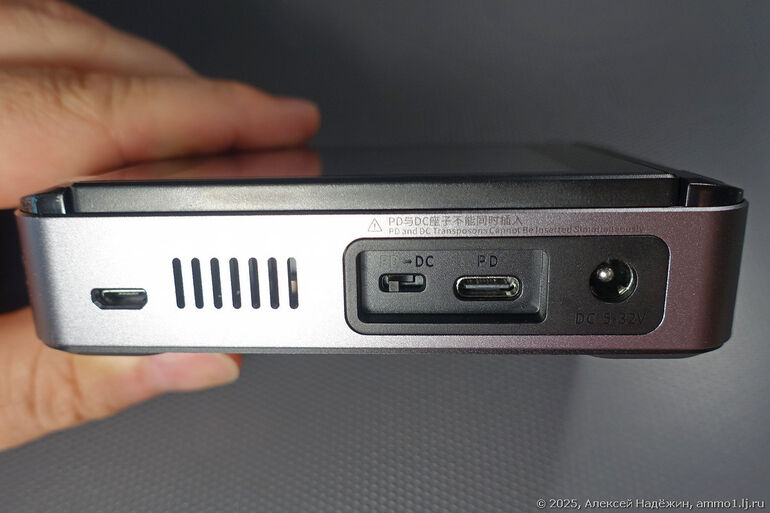

Устройство имеет два входа - Type C и DC 5.5*2.5, рядом переключатель, выбирающий один из входов. Разъём MicroUSB используется для подключения к компьютеру.

Справа кнопка включения и отключения подачи напряжения на выход (при включении устройства выход всегда выключен). При включении выхода кольцо вокруг этой кнопки начинает светиться синим, кроме того загораются кольца вокруг выходных клемм (красное у плюса, синее у минуса).

Для управления используются пять кнопок и колесо-энкодер без нажатия. Первое нажатие самой правой кнопки включает режим установки напряжения, второе нажатие - установка тока, третье - выход. Установка начинается с того разряда, который настраивали ранее, меняют разряд кнопки со стрелками.

Для того, чтобы установить нужное напряжение потребуется сделать следующее: "правая кнопка" - "стрелки" - "колесо". Если нужно установить ток, ещё раз нажимаем правую кнопку и выставляем его так же. Выход из режима установки происходит автоматически через 15 секунд, но можно выйти и вручную, ещё раз нажав правую кнопку.

В обычном режиме колесо ничего не делает (для подстройки напряжения придётся каждый раз нажимать правую кнопку).

Есть шесть ячеек памяти, хранящих установки напряжения и тока. Кнопка "M" по очереди вызывает шесть запомненных значений, её долгое нажатие позволяет настроить значения в памяти.

При подключении к компьютеру кнопки прибора блокируются, всё управление происходит из программы.

2.8" IPS экран устройства может подниматься до вертикального положения. Экран не сенсорный.

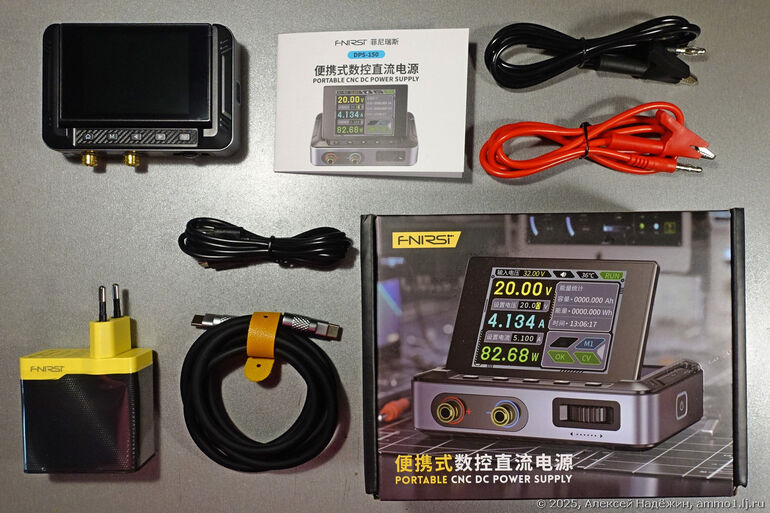

В комплекте силиконовые провода с крокодилами, кабель USB-MicroUSB для подключения к компьютеру, инструкция. Существует расширенная комплектация с источником питания PD 100W (при питании от него напряжение на выходе может быть до 19.8 В) и мощным кабелем Type C.

Я не буду подробно останавливаться на меню настроек и всех мелких особенностях (на одном только сайте MySKU 7 (семь, Карл!) подробных обзоров этого устройства со множеством фото, но проверю точность установки и измерения тока и напряжения.

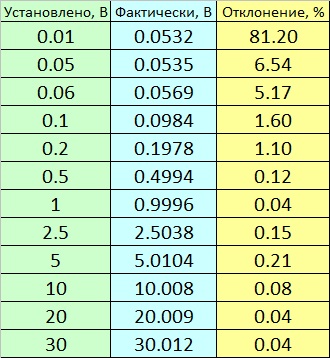

Устройство всегда показывает ровно то напряжение, которое установлено. Хоть можно установить напряжение на выходе от 0.01 В, фактически минимальное напряжение, которое может выдать устройство, около 0.05 В, при этом до 0.1 В отклонение фактического напряжения от установленного довольно велико. При напряжении выше 0.5 В погрешность задания напряжение не превышает 0.2%.

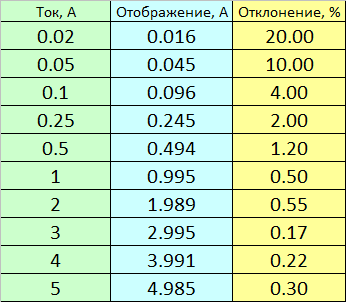

Токи выше 1 А отображаются достаточно точно - погрешность не более 0.55%, на низких токах всё хуже: погрешность отображения до 4% при токах от 0.1 А и до десятков процентов на более низких токах.

Когда подача напряжения на выход отключена, на экране отображается напряжение, поступающее с выхода, но использовать прибор, как вольтметр нельзя: при подключении к выходу образцового источника, напряжение на нём проседало до 0.6 В, а при подключении 12-вольтовой батареи, когда вход устройства был подключен к обычной 5-вольтовой телефонной зарядке, эта зарядка тут же сгорела (каким-то образом при отключенном выходе напряжение с выхода попало на вход). Чтобы такого не произошло важно не подключать к выходу батареи с напряжением выше, чем напряжение на входе устройства.

У источника питания FNIRSI DPS-150 много преимуществ: сверхмалые размеры, возможность работы "в поле" от пауэрбанка, большой информативный экран, управление с компьютера. К недостаткам можно отнести не очень удобное задание напряжения и тока, отсутствии быстрой подстройки напряжения вращением колеса, только понижающее преобразование (напряжение на входе не может быть выше выходного), необходимость соблюдать осторожность при подключении аккумуляторов для зарядки.

Источник питания можно купить в официальном магазине FNIRSI на AliExpress.
